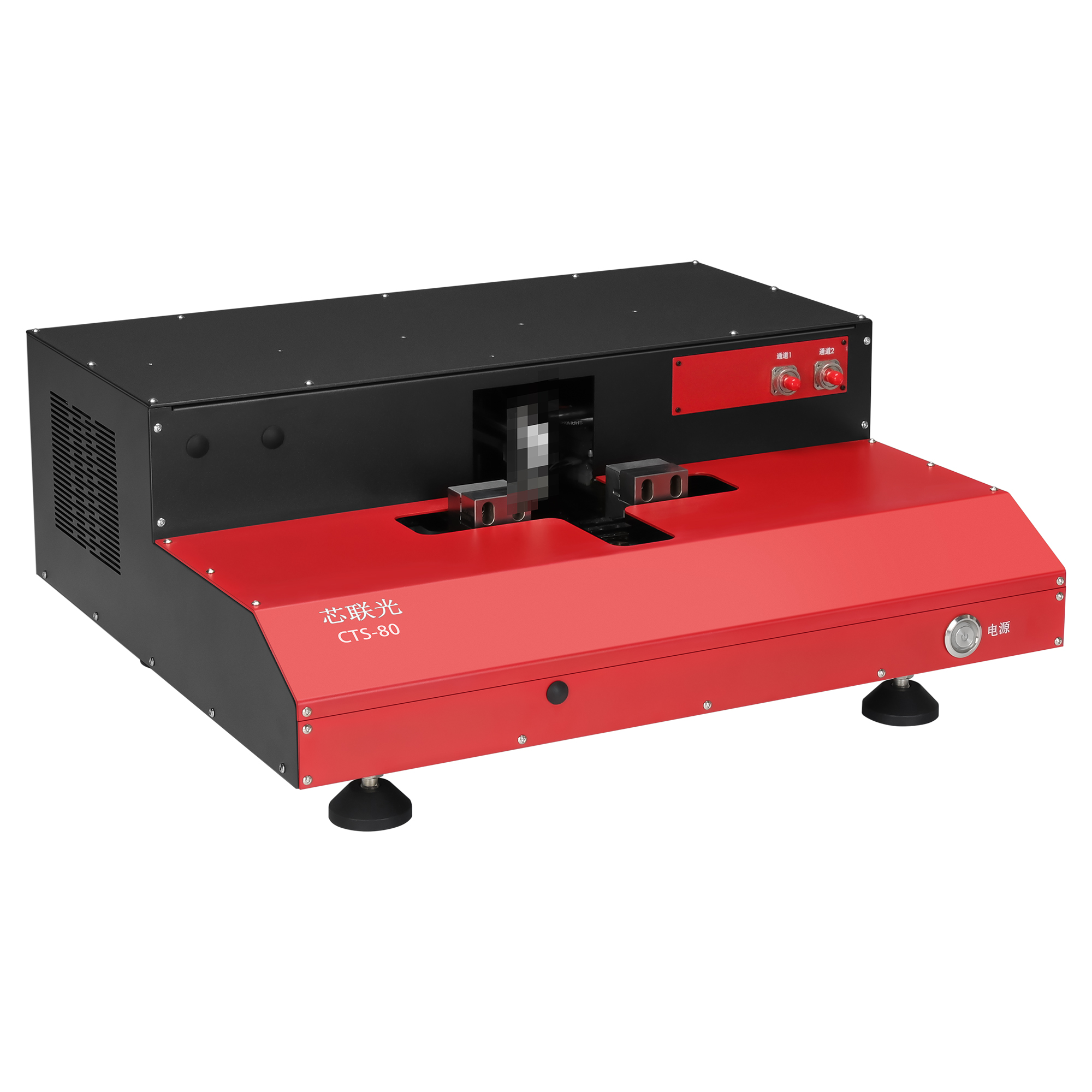

光纤拉锥机（CTS）
产品描述
CTS光纤拉锥机是定位于（2+1）X1 泵浦光纤合束器、光纤模式匹配器、微纳光纤、拉锥耦合器、拉锥波分复用器等光纤产品研发与生产。CTS是一款非常经济的系统，默认系统包含1个上氢下氧火头(2流量计) 、2个8°耦合器专用V槽夹具、2路800~1700nm光功率探测器。客户可根据需求定制拉锥波长、光通道数量、保偏光纤旋转夹具、平行夹具、真空吸附夹具满足不同器件研发与制造。
技术指标
工作参数 | 单位 | 指标规格 |
拉锥长度 | mm | 20~80 |
拉锥位移精度 | um | ±0.1 |
拉锥位移直线度 | um | 10 |
拉锥位移水平度 | um | 15 |
拉锥方向 | -- | 反向 |
火焰运动长度 | mm | 0~40mm |
火焰运动方向 | 往返 | |
拉锥波长 | nm | 400~3600 |
通道数量 | 1~4 | |
封装固化温度 | ℃ | 85~115 |
氢气流量 | SCCM | 300 |
氧气流量 | SCCM | 100 |
工作温度 | ℃ | 23℃±2℃ |
工作湿度 | %RH | 50~60 |
供电电源 | V/HZ | AC110~220/50~60 |
工作电流 | A | 0~5A |
外形尺寸（L*W*H） | mm | 800*550*250 |
订购信息
产品型号 | PM配件 | 通道 数量 | 波长 | 光纤观察 | 气路配件 |
CTS80 | N=无 P=手动保偏配件 PA=电动保偏配件 | 1=1 2=2 3=3 4=4 | 1=400~1100nm 2=400~1700nm 3=800~1700nm 4=1500~3600nm | 0=无 1=长臂显微镜 2=电子显微镜 3=工业CCD | 0=无 1=氢气发生器 2=氢氧混合发生器 |
